Kits d’expérience de physique

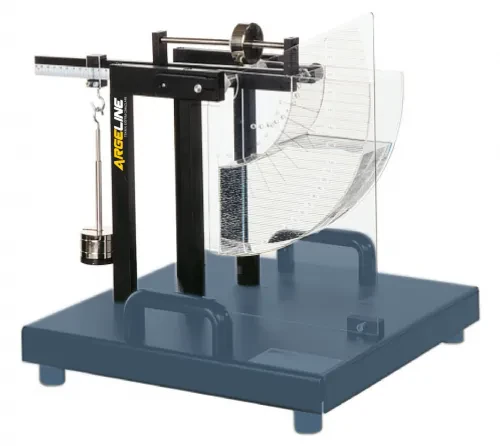

ENSEMBLE PÉDAGOGIQUE DE PRESSION HYDROSTATIQUE DANS LES LIQUIDES
ENSEMBLE PÉDAGOGIQUE DE PRESSION HYDROSTATIQUE DANS LES LIQUIDES

L'ensemble pédagogique de pression hydrostatique illustre comment le poids des liquides au repos génère une pression appelée pression hydrostatique ou pression gravitationnelle. Cette pression agit sur toute surface en contact avec le liquide et exerce une force proportionnelle à la taille de cette surface. L'effet de la pression hydrostatique est crucial dans plusieurs domaines de l'ingénierie : construction navale, ingénierie hydraulique lors de la conception d'écluses et de déversoirs, plomberie et construction. L'unité d'expérimentation se compose d'un réservoir d'eau transparent et inclinable avec une échelle pour mesurer les volumes. Une autre échelle permet de régler l'angle d'inclinaison du réservoir. L'appareil est équilibré par un levier à l'aide de poids différents et de la force de compression mesurée.

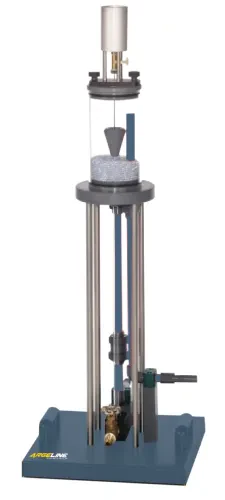

ENSEMBLE PÉDAGOGIQUE OSBORN REYNOLD
ENSEMBLE PÉDAGOGIQUE OSBORN REYNOLD

Reynolds a appliqué cette expérience aux sections de différents points du tuyau et a observé que le filament d'écoulement de l'eau colorée ne se déformait pas dans ces parties, indiquant que l'écoulement se fait le long de lignes droites et parallèles. Lorsque la vitesse d'écoulement du fluide augmente, après une certaine valeur, le filament d'écoulement de l'eau colorée disparaît et toute la masse d'eau devient colorée. En d'autres termes, à des vitesses d'écoulement élevées, les particules constituant l'eau ne se déplacent plus parallèlement le long de l'axe du tuyau, mais commencent également à se mouvoir radialement à l'intérieur du tuyau, provoquant ainsi un mélange complet (c'est-à-dire une turbulence). La vitesse du fluide au moment où l'écoulement change de type est appelée "vitesse critique". Reynolds a ensuite étudié les conditions de formation de ces deux types d'écoulement et a découvert que la vitesse critique dépend du diamètre du tuyau, de la vitesse d'écoulement, de la densité et de la viscosité absolue (dynamique) du fluide, montrant que ces quatre facteurs peuvent être regroupés d'une certaine manière. Le nombre de Reynolds est d'une grande importance en mécanique des fluides et est largement utilisé dans les applications d'ingénierie.

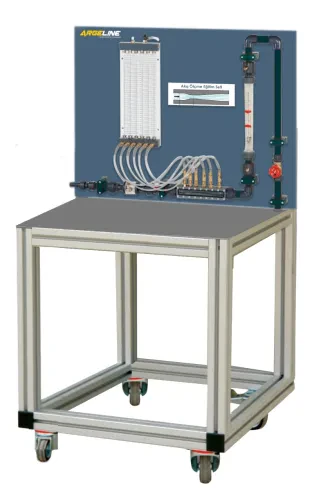

ENSEMBLE DE FORMATION SUR LA MESURE DE DÉBIT ET LE PRINCIPE DE BERNOULLI
ENSEMBLE DE FORMATION SUR LA MESURE DE DÉBIT ET LE PRINCIPE DE BERNOULLI

L’ensemble de formation sur les méthodes de mesure de débit est essentiel pour mesurer la vitesse d’écoulement, un aspect important dans la technologie de mesure. L’unité expérimentale comprend différents dispositifs de mesure pour déterminer le débit. Ces dispositifs sont conçus avec des boîtiers transparents pour visualiser leur fonctionnement. Un manomètre à six tubes est utilisé pour déterminer la répartition de la pression dans la buse Venturi ou le débitmètre à plaque orifice et la buse de mesure. La pression totale est mesurée à l’aide d’un tube de Pitot.

ENSEMBLE PÉDAGOGIQUE DES FORCES DE JET
ENSEMBLE PÉDAGOGIQUE DES FORCES DE JET

Lors du ralentissement, de l'accélération et de la déviation d'un fluide en écoulement, il y a un changement de vitesse et donc un changement de quantité de mouvement. Les variations de quantité de mouvement génèrent des forces. Le module pédagogique du jet d'eau comprend un réservoir transparent, une buse, quatre déflecteurs interchangeables avec différents angles de déviation et une balance chargée de poids. La force du jet d'eau est réglée par la vitesse d'écoulement. Les expériences examinent l'effet de la vitesse d'écoulement ainsi que des différents angles de déviation.

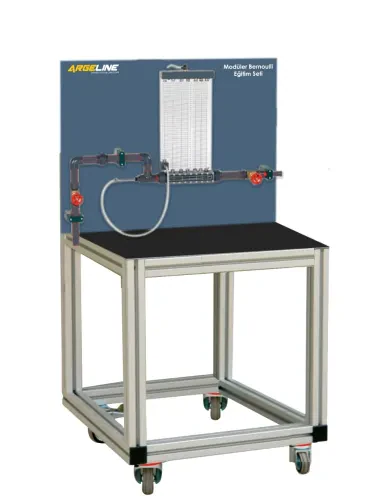

MODULE DE MESURE VENTURI - KIT ÉDUCATIF
MODULE DE MESURE VENTURI - KIT ÉDUCATIF

Le principe de Bernoulli décrit la relation entre la vitesse d'écoulement d'un liquide et sa pression. Une augmentation de la vitesse entraîne une diminution de la pression statique dans un liquide en écoulement, et inversement. La pression totale du liquide reste constante. L'équation de Bernoulli est également connue comme le principe de conservation de l'énergie de l'écoulement. Conçu pour fonctionner avec un réservoir hydraulique modulaire. L'unité d'expérience comprend une section de tuyau avec une buse Venturi transparente et un tube de Pitot mobile pour mesurer la pression totale. Le tube de Pitot est situé à l'intérieur de la buse Venturi et peut se déplacer axialement. La position du tube de Pitot est visible à travers le panneau avant transparent de la buse Venturi. La buse Venturi est équipée de points de mesure de pression pour déterminer les pressions statiques. Les pressions sont affichées sur un manomètre à six tubes. La pression totale est mesurée par le tube de Pitot et affichée sur un autre manomètre à tube unique.

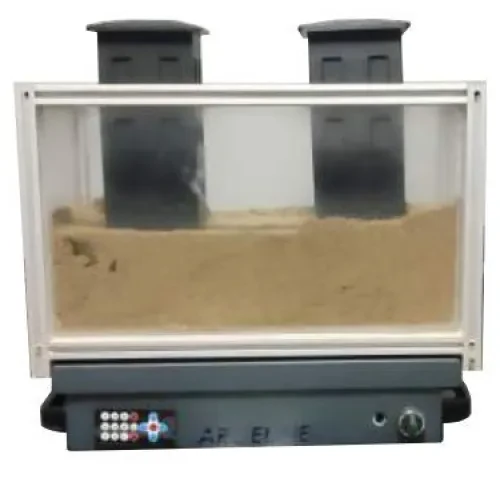

SIMULATEUR DE SÉISME
SIMULATEUR DE SÉISME

Le simulateur de séisme et la table vibrante font partie de la formation en génie parasismique. Pour les futurs ingénieurs en génie civil, les expériences sur la table vibrante sont un outil très efficace pour enseigner certains concepts liés à la dynamique des structures et au génie parasismique. L’unité d’entraînement de la table vibrante conçue est composée d’un moteur électrique à courant continu à vitesse variable. La table vibrante a une capacité de 80 kg. Le système fabriqué vise à comparer et étudier différentes structures de sol. Il offre la possibilité de comparer la réponse de bâtiments avec deux types de fondations différentes lors d’un séisme.

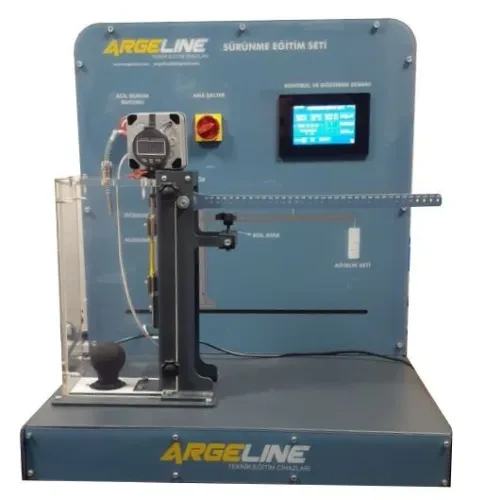

ENSEMBLE DE FORMATION À LA FLUIDIFICATION
ENSEMBLE DE FORMATION À LA FLUIDIFICATION

Les composants soumis à des charges statiques prolongées subissent une déformation plastique. Ce comportement du matériau est appelé fluage. Le test de fluage est une méthode destructive utilisée pour déterminer le comportement du matériau après une exposition prolongée à une température constante (température ambiante ou inférieure) et une charge fixe. Dans le kit de formation, les différentes phases des vitesses de fluage ou les comportements de fluage en fonction de la température sont présentés. La fixation facile et toutes les étapes de la série expérimentale sont visibles sur le produit. Le dispositif de test comprend des poids préparés pour le test et des échantillons en plastique. L’échantillon est soumis à une charge constante à une température constante. La chambre de test transparente et l’allongement de l’échantillon au fil du temps sont mesurés numériquement à l’aide d’un comparateur et d’un chronomètre, les données étant enregistrées. Elles sont représentées sous forme d’une courbe dans un diagramme contrainte-temps.

ENSEMBLE D'EXPÉRIMENTATION DE CHUTE LIBRE
ENSEMBLE D'EXPÉRIMENTATION DE CHUTE LIBRE

Avec cet ensemble d'expérimentation, il est prévu de déterminer l'accélération due à la gravité en mesurant la distance de chute et le temps de chute d'une balle.

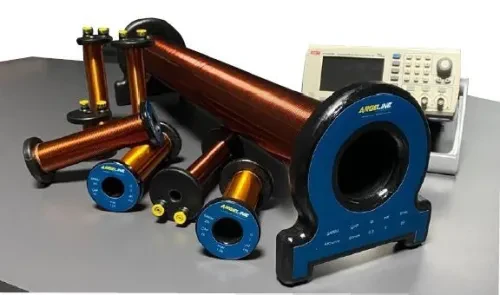

ENSEMBLE D'EXPÉRIMENTATION SUR L'INDUCTION MAGNÉTIQUE
ENSEMBLE D'EXPÉRIMENTATION SUR L'INDUCTION MAGNÉTIQUE

Avec cet ensemble d'expérimentation, l'objectif est d'étudier les équations de Maxwell, le champ de Foucault électrique, le champ magnétique dans les bobines et les sujets liés aux bobines.
