Systèmes de chauffage

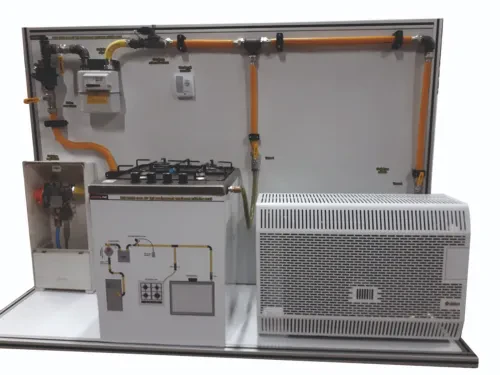

ENSEMBLE DE FORMATION POUR INSTALLATION DE GAZ NATUREL DOMESTIQUE
ENSEMBLE DE FORMATION POUR INSTALLATION DE GAZ NATUREL DOMESTIQUE

L'installation de gaz naturel domestique comprend un poêle à gaz naturel, une cuisinière à 4 feux, un régulateur de gaz naturel, un compteur de gaz naturel, un capteur de fuite de gaz, un capteur sismique, une vanne solénoïde et des vannes à boisseau sphérique.

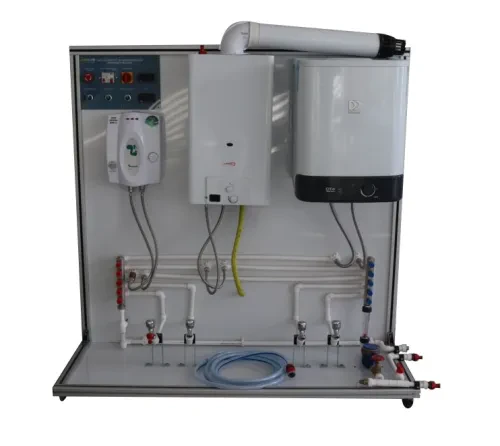

ENSEMBLE DE FORMATION SUR L’INSTALLATION D’EAU CHAUDE SANITAIRE DOMESTIQUE
ENSEMBLE DE FORMATION SUR L’INSTALLATION D’EAU CHAUDE SANITAIRE DOMESTIQUE

Le chauffe-eau électrique (termosiphon) chauffe l’eau à la température souhaitée et maintient cette température constante. Le chauffage de l’eau dans le réservoir est réalisé par une résistance, comme dans tous les chauffages électriques. Les termosiphons chauffent l’eau en un certain temps. L’ensemble de formation sur l’eau chaude domestique est conçu pour présenter les éléments chauffants d’eau chaude et démontrer leur principe de fonctionnement et de connexion. Les chauffe-eau instantanés chauffent l’eau lorsqu’elle passe à travers l’appareil, sans attendre comme dans les termosiphons. Ils comportent une entrée d’eau froide et une sortie d’eau chaude. Les chauffe-eau à gaz (chauffe-bains) brûlent le gaz combustible avec l’air à l’aide de brûleurs, chauffent l’eau passant dans leur échangeur de chaleur grâce à l’énergie produite, et évacuent les gaz de combustion à l’extérieur. Dans les chauffe-bains à cheminée, l’air nécessaire à la combustion est prélevé dans la pièce où se trouve l’appareil. Les gaz résiduels sont évacués à l’extérieur par un conduit classique. Ce type d’appareil est dit ouvert car il est en contact avec l’air ambiant.

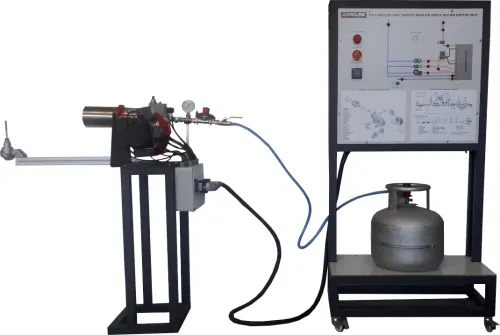

ENSEMBLE DE FORMATION SUR LES PANNES DE BRÛLEUR À GAZ
ENSEMBLE DE FORMATION SUR LES PANNES DE BRÛLEUR À GAZ

Le brûleur à gaz naturel est un appareil qui crée un mélange contrôlé et efficace d’air et de combustible pour assurer une combustion optimale. Le principe général de ces appareils est d’augmenter le rendement de la combustion afin d’atteindre des conditions idéales, ce qui permet de prévenir la pollution de l’environnement et d’économiser de l’énergie. Lors de la conception du brûleur, il convient de déterminer le type en fonction des caractéristiques de la chambre de combustion, en tenant compte à la fois du principe de fonctionnement et des spécifications du système de contrôle. Les brûleurs sont utilisés dans les chaudières, fours, réservoirs de chauffage d’eau, etc.

SET DE FORMATION DE DÉFAILLANCE DE CHAUDIÈRE À GAZ
SET DE FORMATION DE DÉFAILLANCE DE CHAUDIÈRE À GAZ

Le circuit de chauffage de la chaudière comprend un radiateur avec vanne thermostatique, un sèche-serviettes avec vanne thermostatique et un système de chauffage par le sol. En mesurant les températures et débits d’entrée et de sortie de l’eau chaude et du circuit de chauffage, la capacité de chauffage instantanée réelle de la chaudière peut être déterminée.

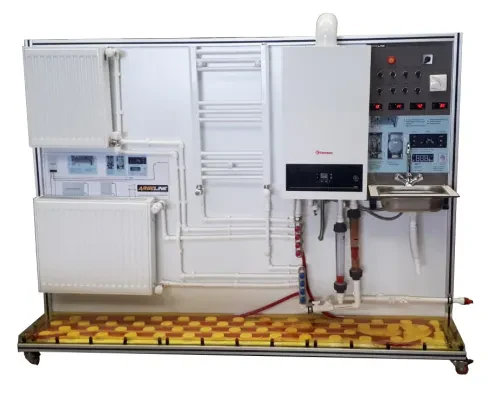

ENSEMBLE DE FORMATION CHAUDIÈRE GAZ
ENSEMBLE DE FORMATION CHAUDIÈRE GAZ

Le circuit de chauffage de la chaudière comprend un radiateur avec vanne thermostatique et un sèche-serviettes avec vanne thermostatique. Les températures et débits d'eau chaude et d'eau du circuit de chauffage sont mesurés afin de déterminer la capacité de chauffage instantanée réelle de la chaudière.

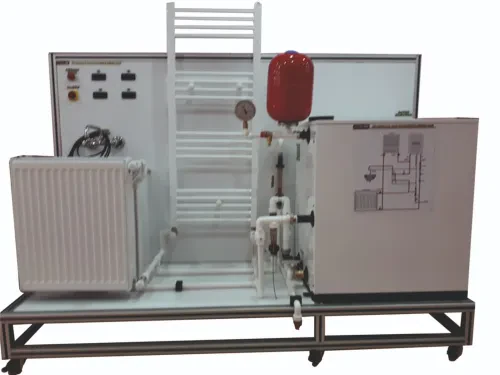

ENSEMBLE DE FORMATION CHAUFFAGE CENTRAL
ENSEMBLE DE FORMATION CHAUFFAGE CENTRAL

Conçu pour démontrer le principe de fonctionnement et de raccordement d’une chaudière pour l’eau chaude et l’installation de chauffage. Le système de chauffage central repose sur le principe de distribution de l’eau chauffée, au niveau de l’appartement ou du logement, vers les radiateurs via des tuyaux, permettant ainsi le transfert de chaleur pour chauffer l’espace. Le chauffage central offre un avantage en termes de coût, d’efficacité et de durée de vie grâce à une chaudière unique.

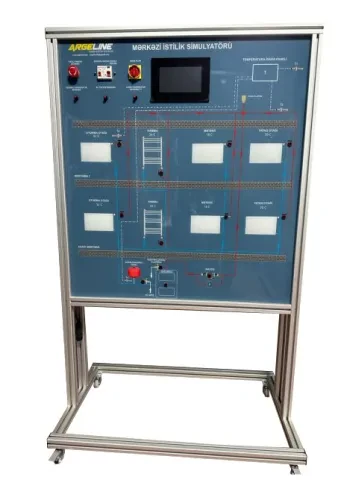

ENSEMBLE DE FORMATION POUR LE CONTRÔLE DU CHAUFFAGE CENTRAL
ENSEMBLE DE FORMATION POUR LE CONTRÔLE DU CHAUFFAGE CENTRAL

Le chauffage central est un système qui permet de distribuer uniformément l'énergie thermique provenant d'une source à toutes les parties du bâtiment. Ainsi, les sections indépendantes à l'intérieur du bâtiment peuvent également être chauffées. L'eau chaude et la vapeur, prélevées du centre via des tuyaux, sont dirigées vers les zones à chauffer. Le chauffage central est particulièrement privilégié dans les zones fortement urbanisées.

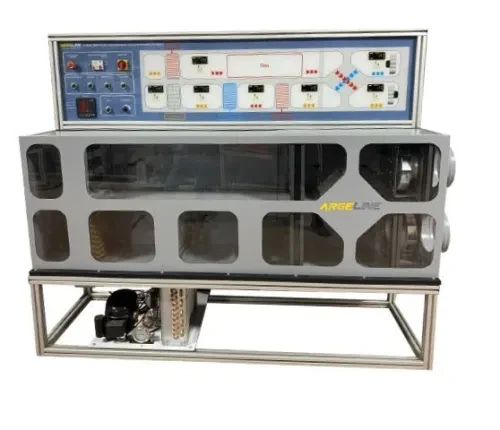

CENTRALE DE CLIMATISATION AVEC RÉCUPÉRATION DE CHALEUR
CENTRALE DE CLIMATISATION AVEC RÉCUPÉRATION DE CHALEUR

Les dispositifs de ventilation avec récupération de chaleur transfèrent la chaleur entre l'air frais et l'air d'évacuation, récupérant ainsi l'énergie thermique perdue lors de la ventilation et régulant les variations de température ambiante causées par la ventilation. Cela garantit un environnement confortable et propre en permanence. Le kit pédagogique est doté d'un corps en profilé aluminium sigma 40*40, d'un revêtement en panneau composite à matrice aluminium d’une épaisseur de quatre millimètres. Le panneau avant du kit comporte le schéma de connexion des composants utilisés pour l'exploitation, et le kit pédagogique est mobile (mobilisable).

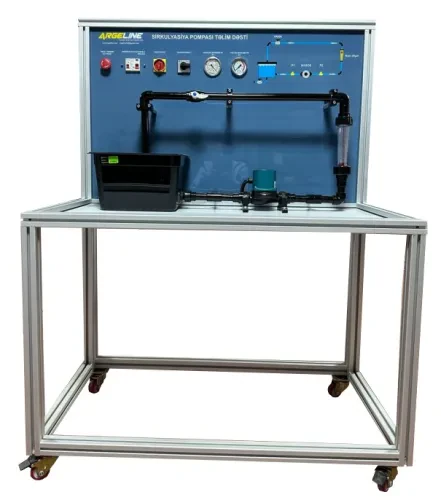

JEU DE FORMATION POMPE DE CIRCULATION
JEU DE FORMATION POMPE DE CIRCULATION

Ils augmentent la vitesse, la pression et la hauteur des fluides, générant ainsi une augmentation de l'énergie mécanique. Dans ce jeu d'expérimentation, la hauteur totale de refoulement, le rendement et les caractéristiques mécaniques de la pompe sont étudiés. Les pompes peuvent être connectées en série ou en parallèle avec des vannes sphériques. Pour augmenter le débit total, la connexion en parallèle est utilisée : si deux pompes ayant les mêmes caractéristiques sont connectées, leurs débits sont additionnés pour obtenir le débit total. La hauteur totale de refoulement reste constante. Dans la connexion en série utilisée pour augmenter la pression, la hauteur de refoulement est égale à la somme des hauteurs des deux pompes. Pour la détermination du débit, la capacité de la pompe ayant la plus faible capacité est prise en compte. C'est pourquoi des pompes de même taille ont été utilisées pour l'efficacité et une connexion en série a été réalisée.
