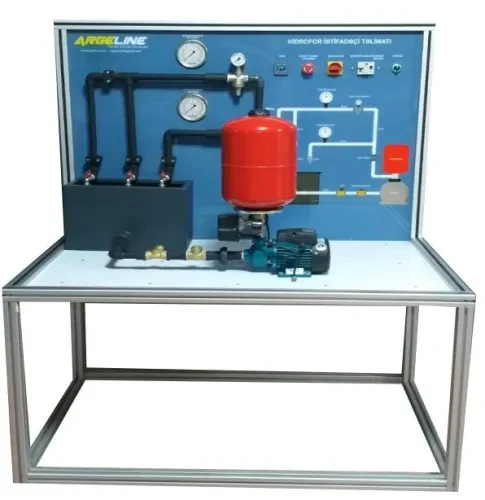

ENSEMBLE DE FORMATION HYDROFOR
Les systèmes avec hydrofor ou réservoir d'eau sont installés lorsque la pression du réseau urbain est insuffisante pour répondre aux besoins en eau des bâtiments à plusieurs étages. L'hydrofor et le réservoir d'eau peuvent être utilisés séparément ou connectés ensemble dans certains systèmes d'installation. Un système de pompage automatique avec un réservoir cylindrique qui comprime l'eau à basse pression avec de l'air pour la faire monter à la hauteur désirée s'appelle un hydrofor (réservoir sous pression). La mise sous pression est assurée par le réservoir, la pompe et les accessoires montés dessus. Le réservoir fermé joue le rôle d'une chambre à air. Lorsque de l'eau y est injectée, la pression de l'air augmente proportionnellement au volume d'eau et l'air comprimé exerce une pression sur la surface de l'eau. Au niveau de la mer, la pression atmosphérique normale est inférieure à 10,33 m.c.e. Cette pression ne suffit pas à élever l'eau. Cette pression est présente dans toute l'installation. Un manomètre placé sur le réservoir indique 0 (zéro) kg/cm². Lorsque le réservoir est rempli à moitié, le manomètre affiche 1 kg/cm², ce qui théoriquement élève l'eau de 10 m. À 2/3 de remplissage, la pression indiquée est de 2 kg/cm² ; à 3/4, elle est de 3 kg/cm², ce qui théoriquement élève l'eau à 30 mètres. Cette pression obtenue n'est pas suffisante. Si un peu d'eau est utilisée dans l'installation, la pression baisse immédiatement. De plus, remplir complètement le réservoir d'eau est dangereux. Pour cela, un compresseur d'air est utilisé et commandé par un pressostat. Au démarrage du système, la pression d'air dans le réservoir est augmentée jusqu'à la moitié de la pression minimale requise. Ainsi, plus d'eau peut être utilisée à la pression souhaitée. Il faut déterminer entre quelles pressions la pompe fonctionnera. Par exemple, si une pression de 5 kg/cm² est nécessaire, un pressostat est utilisé pour faire fonctionner la pompe jusqu'à atteindre 7 kg/cm². Dans ce cas, la plage de pression est de 2 kg/cm². L'eau circule dans l'installation jusqu'à ce que cette pression soit consommée. Lorsque la pression tombe à 5 kg/cm², le pressostat remet la pompe en marche et l'eau circule à nouveau. Tant que l'air dans le réservoir n'est pas totalement dissous dans l'eau, il n'est pas nécessaire de relancer le compresseur. La pompe hydrofor doit avoir une capacité suffisante pour fournir la pression nécessaire à l'eau et doit être choisie en conséquence. Sa fonction est de pressuriser l'eau provenant du puits, du réservoir ou du réseau dans le réservoir. Elle peut être de type centrifuge (volute) ou multicellulaire (centrifuge). Les moteurs de pompe sont produits en configuration verticale ou horizontale.
