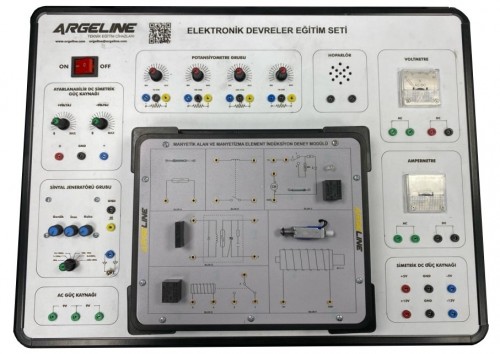

CİHAZ ÖLÇÜLERİ:

Ana modül aşağıdaki özelliklere sahip olacaktır;

DC POWER SUPPLY

Sabit Power Supply  olacaktır.

Voltaj Aralıgı: +/-5 V,+/- 12 V olacaktır.

Maksimum Çıkış Akımı:0.3 A olacaktır.

Çift DC Power Supply olacaktır.

Voltaj Aralığı: +/- 3Volt ~+/- 18 V sürekli ayarlanabilir olacaktır

Maksimum Çıkış Akımı:1 A

AC POWER SUPPLY  olacaktır.

Voltaj Aralığı: 9V-0V-9V olacaktır.

Maksimum Akım Çıkışı: 500 m A olacaktır.

Çıkış korumalı olacaktır.

SINYAL JENERATÖRÜ

Çıkış dalga formu: Sinüs, Kare ve Üçgen olacaktır.

Çıkış frekansı: 10Hz; 10 kHz ,4 set edilebilir olacaktır.

Hassasiyet: +/- 50% full skala olacaktır.

Çıkış Empedansı: 50 OHM olacaktır.

Çıkış Voltajı: ≥18 volt p-p (açık loop); 9 V p-p (50 OHM yük altında)

DIJITAL MULTİMETRE: Tek buton ile Voltmetre fonksiyonundan Ampermetre fonksiyonuna geçişe olanak verilecektir. Tek buton ile çalışma aralıklarının (range) seçilmesine olanak verilecektir.

DC Voltaj Aralığı: 2 V; 200V olacaktır.

DC Voltaj Hassasiyeti: +/-0.3 % okunan değerin + 1 dijit olacaktır.

DC Akım Aralığı: 200 μA, 200 μA olacaktır.

DC Akım Hassasiyeti : +/- 0.5 % okunan değerin + 1 dijit olacaktır.

ANALOG METRELER

AC Akım: 0~100 m A ~ 1 A olacaktır.

AC Voltaj: 0~15 V olacaktır.

DC Akım: 0~100m A ~1 A olacaktır.

DC Voltaj: 0~ 20 V olacaktır.

MİKROFON: Bir adet 8Ω, 0.25 W mikrofon olacaktır.

AYARLANABİLİR RESİSTOR

• 1 KΩ,3 TERMİNALLİ (A, B, C) 0.25 W ayarlanabilir rezistör olacaktır.

• 10 KΩ3 TERMİNALLİ (A, B, C) 0.25 W ayarlanabilir rezistör olacaktır.

• 100 KΩ 3 TERMİNALLİ (A, B, C) 0.25 W ayarlanabilir rezistör olacaktır.

• 1 MΩ,3 TERMİNALLİ (A, B, C) 0.25 W ayarlanabilir rezistör olacaktır.

BREADBOARD

• Board üzerinde 1680 adet bağlantı noktası olacaktır.

• Board genişliği 25cm, derinliği 16 cm ve kalınlığı 2,5 cm olan bir modül üzerinde sabitlenmiş olacaktır.

• Breadboard her tür komponentin kolayca takılıp sökülmesine imkân veren hafif ve sert bir polimer olan Akrilonitril bütadien stiren (ABS)den üretilmiş olacaktır.

• Breadboard üzerindeki delikler 0,3 mm'den 0,8 mm kalınlığına kadar olan tellerin rahatça takılmasına olanak verecektir.

• Deliklerin derinlikleri tellerin bükülmesini önlemek için aynı derinlikte olacaktır.

• Ana modül ve deney modüllerinin bağlantı noktaları ve bağlantı kabloları altın kaplama olacaktır.

• Ana modül ve deney modüllerinin üst kısımları paslanma ve elektrik kaçaklarına karşı yalıtkan boya ile boyanmış olacaktır.

Cihaz ile birlikte aşağıdaki deney modülleri verilecektir. Deney modüllerinin üst köşelerinde arıza simülasyonu yapılmasına olanak veren anahtarlar bulunacaktır. Bu deney setleri ile birlikte 50 deney yapılabilir olacaktır.

I. Temel Elektrik Deney Modülü

• Ohmmetre Kullanımı yapılabilir olacaktır.

• Direnç Karakteristikleri yapılabilir olacaktır.

• DC Akım Ölçümü yapılabilir olacaktır.

• Ohm Kanunu yapılabilir olacaktır.

• DC Devrelerde Güç yapılabilir olacaktır.

• Seri-Parelel Bağlama ve Kirchoff Kanunu yapılabilir olacaktır.

• Süperpozisyon, Thevenin ve Norton Teoremleri yapılabilir olacaktır.

• Maksimum Güç Transfer Teoremleri yapılabilir olacaktır.

• DC RC Devreler ve Transient Olgusu yapılabilir olacaktır.

• AC Gerilim ölçümü yapılabilir olacaktır.

• AC Akım Ölçümü yapılabilir olacaktır.

• AC RC Devreler yapılabilir olacaktır.

• AC RL Devreler yapılabilir olacaktır.

• AC RLC Devreler yapılabilir olacaktır.

• AC Devrelerde Güç yapılabilir olacaktır.

• Trasformatör Karakteristikleri yapılabilir olacaktır.

• Seri Direnç Devreleri yapılabilir olacaktır.

• Parelel Direnç Devreleri yapılabilir olacaktır.

• LC Filtre yapılabilir olacaktır.

II. Magnetizma Element Indüksiyon Modülü

• Manyetik Aygıt olacaktır.

III. Magnetik Alan Modülü

• Manyetik Alan olacaktır.

• Manyetik Eğri Çizimi olacaktır.

• Manyetik Alan Kuvveti olacaktır.

• Lenz ve Faraday Kanunları olacaktır.

IV. Amper Kanunu Modülü

• Amper Kanunu olacaktır.

V. Fleming Kanunu Modülü

• Fleming Kanunu olacaktır.

VI. Elektromagnetik İndüksiyon Modülü

• Self Indüksiyon olacaktır.

• Ortak lndüksiyon olacaktır.

• Manyetik Akış Tespiti olacaktır.

VII. Elektronik Devre Deney Modülü

• Diyot Karakteristikleri olacaktır.

• Rectifier Devreleri olacaktır.

• Filtre Devreleri olacaktır.

• Zener Diyot Karakteristikleri olacaktır.

• LED Karakteristikleri olacaktır.

• Transistör Karakteristikleri olacaktır.

• Multimetre Fonksiyonları olacaktır.

• FET Karakteristikleri olacaktır.

• SCR Karakteristikleri olacaktır.

• UJT Karakteristikleri olacaktır.

VIII. Temel Elektronik Devre Deney Modülü(I)

• Basit Yükselteç olacaktır.

• Tamamlayıcı Yükselteç olacaktır.

• Voltaj Regülatör olacaktır.

• Dimmer Devresi olacaktır.

• Çok katlı Kaskat Yükselteç olacaktır.

• Röle Karakteristikleri olacaktır.

• Dokunma Kontrollü Anahtar olacaktır.

IX. Temel Elektronik Devre Deney Modülü(II)

• Push Pull Yükselteç olacaktır.

• Wheatstone Köprüsü olacaktır.

X. Özel Elektronik Komponent Deney Modülü

• CDS Karakteristikleri olacaktır.

• Işık Kontrollü Devre olacaktır.

• Termistör Karakteristikleri olacaktır.

• Sıcaklık Kontrollü Devre olacaktır.

• Ses Kontrolü Devre olacaktır.

XI. Osilatör Deneyleri ve Aplikasyon Modülü

• Blok Osilatör olacaktır.

• Elektronik Birdcall Devresi olacaktır.

• Astable Multivibratör olacaktır.

• LED Flasher Devresi olacaktır.

• LC Rezonans Devresi olacaktır.
